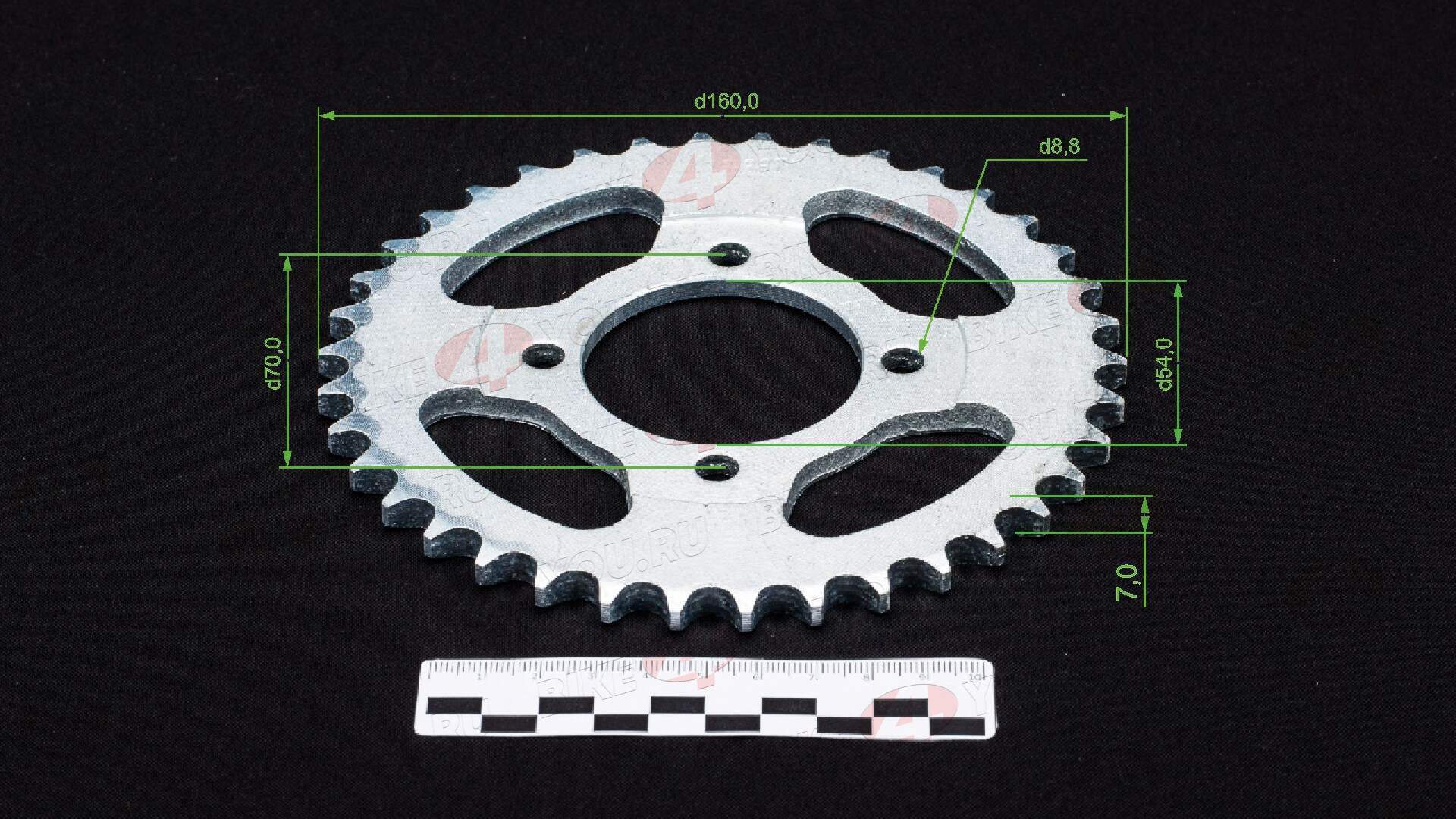

Венец, звезда ведомая (428-38) 4х70х54

Ведомая звезда (driven sprocket) модели 428-38 с крепежными параметрами 4х70х54 представляет собой ключевой элемент цепной передачи в мототехнике, предназначенный для передачи крутящего момента от ведущей звезды на заднее колесо. Эта деталь широко применяется в мотоциклах, скутерах и квадроциклах, таких как модели Racer RC200-CS, RC250-CS Skyway, Stels SB Delta 200 и аналогичные, где требуется совместимость с цепями стандарта 428.
Основные технические характеристики:
Стандарт цепи: 428 (шаг цепи 12,7 мм, ширина ролика 7,75 мм, диаметр ролика 8,51 мм). Обеспечивает оптимальную совместимость с приводными цепями данного типа, минимизируя износ и обеспечивая эффективную передачу мощности.
Количество зубьев: 38. Этот параметр определяет передаточное отношение трансмиссии, влияя на максимальную скорость и тяговые характеристики транспортного средства. Большее число зубьев (по сравнению с меньшими звездами) способствует повышению максимальной скорости за счет снижения оборотов, но снижает ускорение.
Крепежные параметры: 4x70x54, где:4 — количество монтажных отверстий для фиксации на ступице колеса (обычно под болты M8–M10).
70 мм — диаметр болтового круга (PCD — Pitch Circle Diameter), то есть расстояние от центра звезды до центра отверстий, измеряемое по окружности.
54 мм — внутренний диаметр посадочного отверстия (внутренний диаметр ступицы), обеспечивающий точную центровку на оси колеса.

Материал: Обычно изготовлена из высокопрочной стали (например, углеродистой или легированной) с возможным анодированным покрытием (в том числе красным для повышения коррозионной стойкости и эстетического вида). Толщина звезды варьируется от 5 до 7 мм в зависимости от производителя, что обеспечивает баланс между прочностью и весом.
Внешний диаметр: Примерно 160–170 мм (расчетный, на основе количества зубьев и стандарта цепи; точное значение может варьироваться в зависимости от производителя).
Масса: Около 300–500 г, что делает ее легкой и не влияющей существенно на общую динамику транспортного средства.
Эксплуатационные особенности:
Прочность и износостойкость: Зубья имеют профиль, оптимизированный для цепи 428, с закругленными кромками для снижения шума и вибрации. Рекомендуется регулярная смазка цепи и проверка на износ (допустимый износ зубьев — не более 1–2 мм).
Совместимость: Подходит для большинства китайских и российских мотоциклов с цепным приводом, включая модели с двигателями объемом 150–250 см³. Для установки требуется соответствие PCD и внутреннего диаметра ступицы колеса.
Условия эксплуатации: Предназначена для работы в диапазоне скоростей до 100–120 км/ч, с нагрузкой до 10–15 кВт. Не рекомендуется для экстремальных условий (г dirty или off-road без дополнительной защиты).
Монтаж и обслуживание: Установка производится с помощью болтов с моментом затяжки 20–30 Нм (в зависимости от спецификаций производителя). Рекомендуется замена при визуальном износе или каждые 10 000–15 000 км пробега.
